WIVAR系列协议转换器



   WIVAR系列 E1-IP转换器是借助于电信线路（E1或承载E1的传输网，如PDH、SDH等）来实现以太网延伸的设备，俗称“网桥”。它把以太网的帧格式变换成E1的帧格式进行传输，再在对端将E1的帧格式还原成以太网的帧格式，从而实现以太网数据在基于E1的电信网上的传输。它可有效地利用电信运营商线路的剩余带宽，并可即时开通。



功能特点：

1. 实现1到多路以太网数据在1到多路E1电路中的透明传输

2. 以太网接口符合IEEE 802.3标准，支持10M/100M、全双工/半双工的工作方式

3. 以太网口交叉线直连线自适应

4. 能透明传输IEEE 802.1Q规定的超长帧，支持带有VLAN功能的以太网交换机

5. 保证端到端的以太网帧顺序

6. 内置动态以太网MAC地址列表(1024个)，具有本地数据帧过滤功能

7. E1接口符合ITU-T G.703、G.704和G.823

8. 支持GFP-F 封装格式以及HDLC的封装格式

9. 支持虚级联（VCAT）及链路容量调整规范（LCAS），符合ITU-TG.7042 标准

10. 支持HDB3 / NRZ 两种码型

11. E1线路误码率实时监视，并能够根据线路传输性能进行通道保护



技术参数：

以太网口：

   规范：符合IEEE802.3标准

   传输速率：10/100Mbps

   工作方式：半双工／全双工

   接口类型：RJ-45接头

E1接口：

   规范：符合ITU-T的G.703标准

   码型：HDB3

   码速率：2.048Mbps±50ppm

   类型：75Ω/ 120Ω



典型应用：



设备型号	E1口数量	LAN口数量	设备尺寸
WIVAR-03T	1	1	桌面式
WIVAR-03K	1	1	卡式

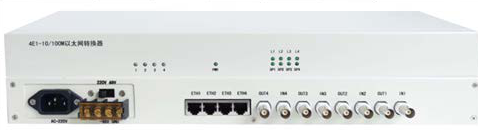

WIVAR-03-4E1	4	4	1U
WVIAR-03-8E1	8	4	1U
WVIAR-03-16E1	16	4	1U
